消防車連續運轉試驗臺(水力性能試驗臺)技術方案
一、設備技術描述：
概 況
消防車連續運轉試驗臺是消防車資質準入及消防車生產過程中的重要檢測試驗設備，其質量的好壞直接關系到車輛及人民生命財產的安全。在對新生產消防車驗收及在役車輛檢驗時，對消防車水力系統性能的測試尤為重要，為了保證消防車的質量，消防車連續運行是消防車檢驗必不可少的檢測環節。
第一章 檢測點設計要求說明
現場溫度、壓力、液位變送器、大氣壓變送器流、量傳感器（變送器）將待測信號轉換成4-20mA標準信號，遠傳至多路數據采集器，通過智能數據采集模塊將各種物理量信號傳輸總控制臺，由控制臺對現場數據進行分析、記錄和處理。
測量點說明：
| 1、 發動機水溫： | PV1 | 0～150.0℃ |
| 2、 發動機油溫： | PV2 | 0～150.0℃ |
| 3、 取力器油溫： | PV3 | 0～150.0℃ |
| 4、 取力器軸承溫度： | PV4 | 0～150.0℃ |
| 5、 變速箱油溫： | PV5 | 0～150.0℃ |
| 6、 傳動軸轉速： | PV6 | 0～9999 r/min |
| 7、 進水管（真空）壓力： | PV7 | -0.1～0MPa |
| 8、 中（高）壓管壓力： | PV8 | 0～6.4MPa |
| 9、 低壓管壓力： | PV9 | 0～2.5MPa |
| 10、水井液位： | PV10 | 0～10m |
| 11、水井溫度： | PV11 | 0～50.0℃ |
| 12、水池液位： | PV12 | 0～6m |
| 13、水池溫度： | PV13 | 0～50.0℃ |
| 14、環境溫度： | PV14 | -80～80.0℃ |
| 15、環境大氣壓： | PV15 | 300-1100mbar |
| 16、高壓管流量： | PV16 | 1.1～21L/S |
| 17、中壓管流量： | PV17 | 4.4～69.4L/S |
| 18、低壓管流量： | PV18 | 16.7～277.8L/S |
| 19、高壓管電動調節閥： | PV19 | 開度給定0-100﹪ |
| 20、中壓管電動調節閥： | PV20 | 開度給定0-100﹪ |
| 21、低壓管電動調節閥： | PV21 | 開度給定0-100﹪ |
1）流量計：電磁流量計，現場顯示，流量計應符合相應管道的壓力等級，且精度不小于±1.0％，流量計的安裝必須遵循前5后10的規定；
2）流量調節閥：推薦使用電動調節閥，因現場有氣源的少，動力電源多方便，流量調節閥應符合相應管道的壓力等級，且精度不小于±1.0％，調節閥帶信號反饋和遙控功能；
3）壓力變送器：三個壓力的測量點帶向現場顯示，即：-100KPa～0真空壓力傳感器，0～2.5MP壓力傳感器，0～6.0MPa壓力傳感器。測量壓力通過穩壓罐來測量，保證實時壓力源穩定；
4）壓力表：消防車三個壓力的測量點，即：-100KPa～0真空壓力表，0～6.0MP壓力表，0～10.0MPa壓力表。
5）溫度傳感器：具有耐高溫磁性的Pt100的溫度傳感器5個，即：實時測量發動機水溫，發動機油溫，取力器油溫，取力器軸承溫度，變速箱油溫；Pt100的溫度傳感器3個，即：測量水井，水池，環境的溫度。
6）轉速傳感器：轉速傳感器的測量范圍為0～9999r/min,應配有穩定的三腳架和可以調節上下左右伸縮桿調節距離，橫桿長度1.8m以上；
7）投入式液位變送器：兩個：一個測量水井液位0-10m，一個測量水池液位0-5m。
第二章 消防車連續運轉試驗臺場地要求構成

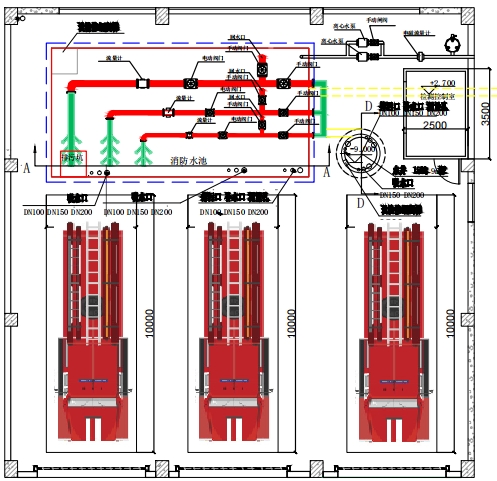

一、規劃圖紙技術方案。

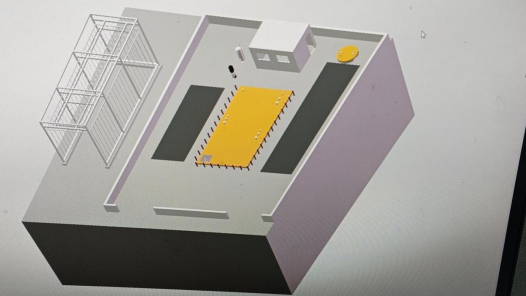

（三輛消防車布局）
（2輛消防車布局）
二、水井，水池技術要求:
1.水井：在試驗現場要有9m以上的深井，井直徑大于等于1.5m；即水井底距離水平地板平面深度至少9m以上，水容量約20.5m3。水井蓋板承重2t/m2，在消防車停車位吸水處留有吸水管入口一個，尺寸位置為現場進行開設，水井要求防滲漏，并設清污排水設備、補給水等管路。
2.水池：消防水池不小于100?,池深大于4m，正常是：長10m×寬5m×深4m消防蓄水池，注意水液面保持在2m左右，為了防止消防池被污染，水池用水泥混凝土覆蓋，水池蓋板承重2t/m2至在消防車停車位吸水處留有吸水管入口2-3個，尺寸位置為現場進行開設，水池要求防滲漏，并設清污排水設備、補給水等管路。少留有兩個或兩個以上的排氣孔。作業場地要求詳見建筑施工圖紙。
三、測試管路設計要求:
測試管路包括流量計、電動調節閥、接口等部件，配置DN150mm、DN100mm、DN200mm各1根， DN150mm通徑，工作壓力6.4MPa。DN100mm通徑，工作壓力2.5MPa。DN200mm通徑，工作壓力1.6MPa。用符合壓力等級的無縫鋼管（304不銹鋼），做好無縫焊接，空氣吹掃，氣密性試驗，注水壓力試驗等一定要符合技術規范要求；流量計的安裝必須遵循前5后10的規定；使用電動調節閥，因現場有氣源的少，動力電源較為方便，流量調節閥應符合相應管道的壓力等級，且精度不小于±1.0％，調節閥帶4-20Ma信號輸出與反饋和遙控功能；DN100進口裝配6×DN65水帶接口，DN150進口裝配6×DN80水帶接口，DN200進口裝配：6×DN80水帶接口.優化的管路構造詳見管路設計圖紙。
四、消防車停車區域要求:
消防車停車區供一輛消防車進行測試，地面荷載不小于80t，并作防滑固化處理。消防車試驗區域安裝車輛尾氣排放系統。
五、配電要求:
實驗室供電需求不小于50kVA（含220V、380V），用電設備主要有電動調節閥、排污泵、空調、測試裝置儀表等,控制室內電氣控制柜、控制操作臺、空調、打印機及照明等。

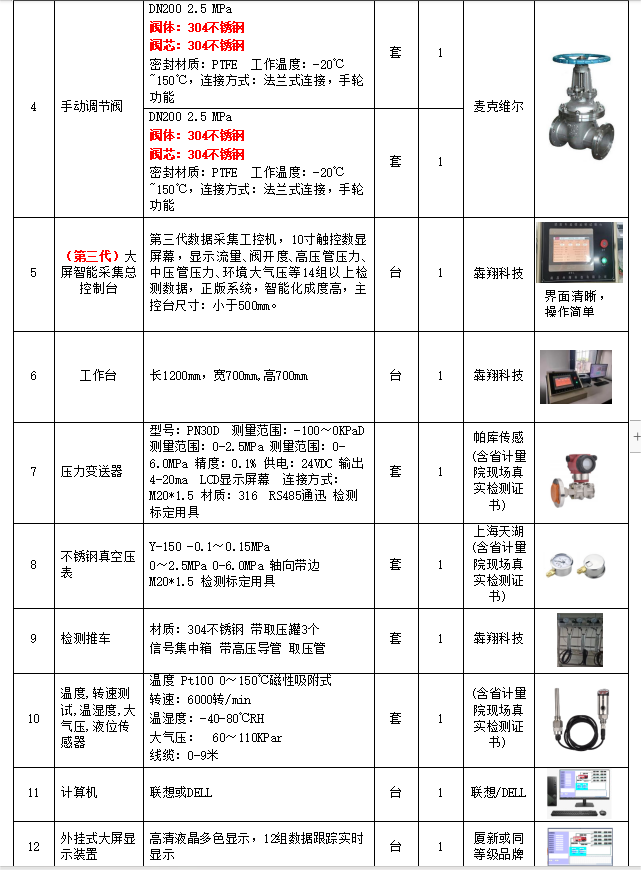

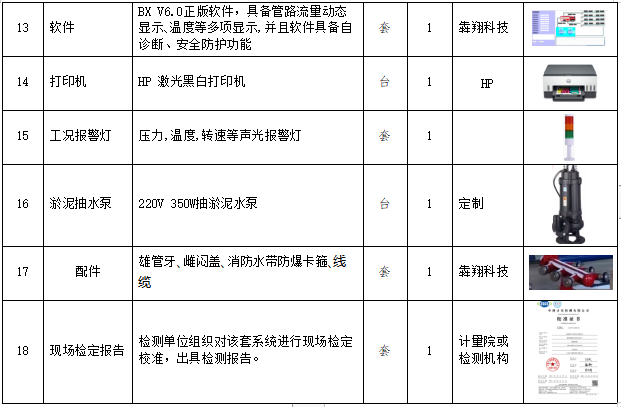

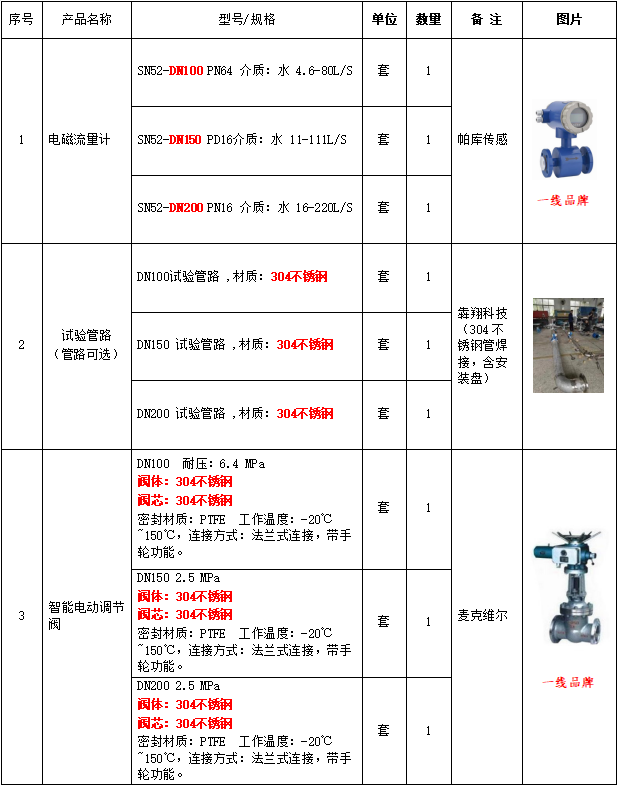

第三章 主要配置清單及參數
